فشار سنج تماسی الکتریکی
فشارسنج های تماس الکتریکی به طور گسترده در نفت، مواد شیمیایی، متالورژی، نیروگاه ها، ماشین آلات و سایر بخش های صنعتی یا در تطبیق تجهیزات الکترومکانیکی برای اندازه گیری فشار رسانه های مختلف سیال بدون خطر انفجار استفاده می شود. معمولاً این ابزار را می توان با دستگاه های الکتریکی مربوطه (مانند رله ها و مبدل های فرکانس) برای کنترل خودکار و ارسال حروف (آلارم) به رسانه های مختلف گاز و مایع فشار اندازه گیری شده (کنترل شده) از طریق دستگاه استفاده کرد.
اصل ساختار:

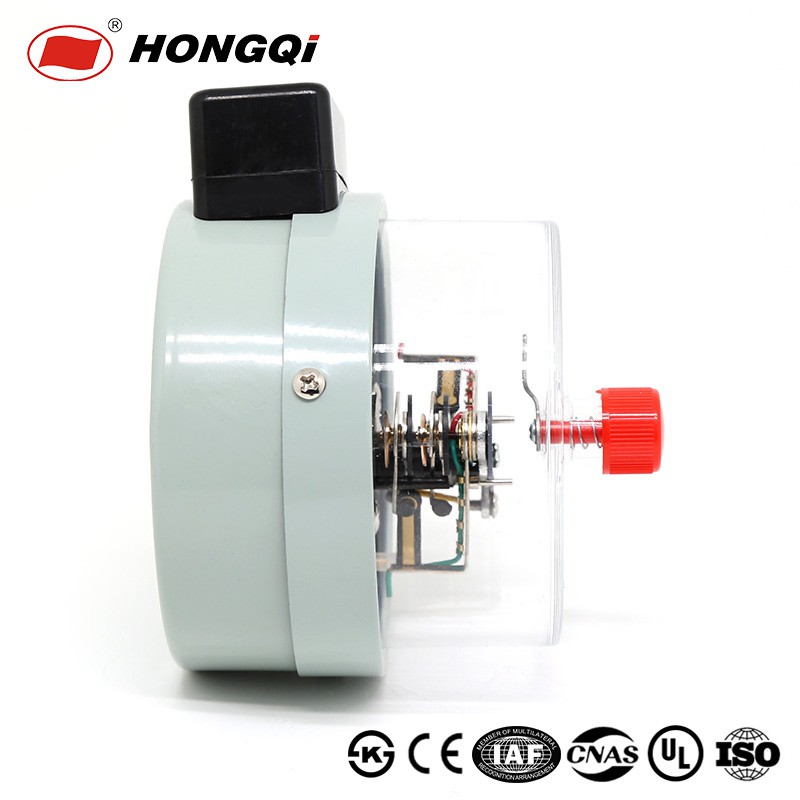

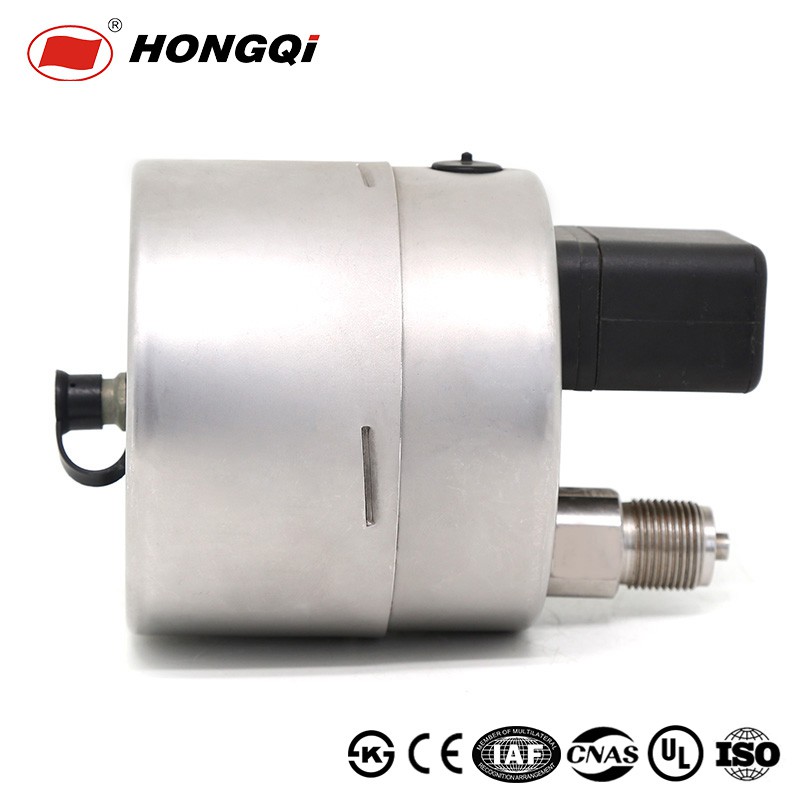

گیج فشار تماس الکتریکی از یک سیستم اندازه گیری، یک سیستم نشانگر، یک دستگاه تماس الکتریکی با کمک مغناطیسی، یک پوشش، یک دستگاه تنظیم و یک جعبه اتصال (صندلی دوشاخه) تشکیل شده است. گیج های فشار تماس الکتریکی عمومی برای اندازه گیری فشار مثبت و منفی رسانه های گاز و مایعی که برای مس و آلیاژهای مس خورنده نیستند استفاده می شود. فشارسنج های تماس الکتریکی از جنس استنلس استیل برای اندازه گیری فشارهای مثبت و منفی رسانه های گاز و مایع که برای فولاد ضد زنگ خورنده نیستند استفاده می شود. هنگامی که فشار به مقدار از پیش تعیین شده می رسد، یک سیگنال ارسال می شود و مدار کنترل برای دستیابی به هدف کنترل خودکار زنگ هشدار متصل می شود.

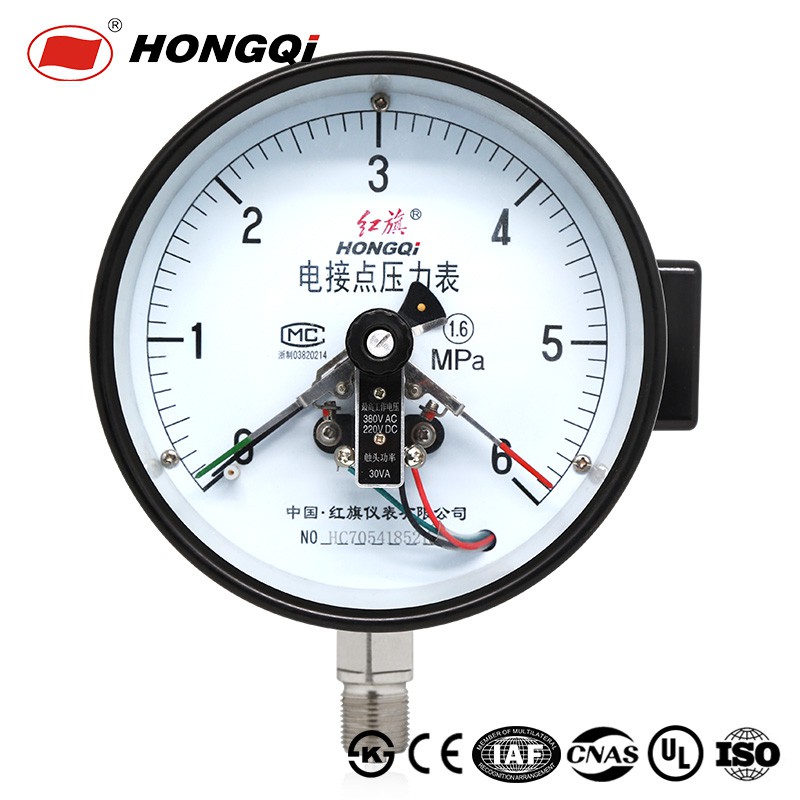

گیج فشار تماس الکتریکی بر اساس لوله فنری در سیستم اندازه گیری است، تحت فشار محیط اندازه گیری شده، انتهای لوله فنر را مجبور می کند تا تغییر شکل الاستیک و جابجایی مربوطه را ایجاد کند، که توسط میله کشش منتقل و تقویت می شود. از طریق مکانیزم انتقال دنده نشانگر (همراه با مخاطبین) مقدار اندازه گیری شده را روی شماره گیری یک به یک نشان می دهد. در عین حال، هنگامی که با کنتاکت (حد بالا یا پایین) روی اشاره گر تنظیم شده (در حال خاموش یا روشن) در تماس است، مدار در سیستم کنترل قطع یا وصل می شود تا کنترل و تولید خودکار انجام شود. هدف از نامه به پلیس
اصل برق:
کنترل موتور کمپرسور را به عنوان مثال در نظر بگیرید: هنگامی که ذخیره سازی و فشار پر کردن گاز به حد پایینی می رسد، به طور خودکار باز می شود و زمانی که به حد بالا می رسد، به طور خودکار متوقف می شود.
فرآیند کنترل به شرح زیر است: هنگامی که فشار به حد پایین (یا کم و کم هنگام راه اندازی) می رسد، کنتاکت متحرک (ترمینال مشترک برق) فشار سنج تماس الکتریکی به کنتاکت حد پایینی متصل می شود، رله J1 عمل می کند. و خود قفل می شود و تماس معمولی باز آن بسته است. درایو J3، موتور برای کارکردن نیرو می گیرد. هنگامی که فشار به حد بالایی رسید، کنتاکت متحرک با کنتاکت حد بالایی متصل می شود، رله J2 عمل می کند، تماس معمولی بسته آن قطع می شود، منبع تغذیه J1 قطع می شود، نقطه باز معمولی آن قطع می شود، J3 آزاد می شود. ، و موتور متوقف می شود. به این ترتیب هدف از کنترل خودکار محقق می شود.
رده محصولات:
با توجه به این سری ابزارها نه تنها دارای ویژگی های طراحی جدید، ساختار قابل اعتماد، انواع و مشخصات کامل، پایداری عمل خوب و سازگاری قوی هستند، بلکه دارای مزایای اندازه گیری و کنترل ترکیبی، نصب ساده و نگهداری کوچک هستند، بنابراین، به طور کلی هیچ نشانه ای نیست. یک ابزار اندازه گیری و کنترل فشار بی نظیر با یک کنترل کننده فشار بدون تنظیم اختلاف سوئیچینگ و بدون دستگاه تنظیم خارجی.
برای برآوردن نیازهای مختلف اجسام اندازهگیری شده (با الزامات مقاومت در برابر ضربه، مقاومت در برابر خوردگی و ضد انفجار و غیره)، فشار سنجهای تماس الکتریکی مقاوم در برابر ضربه یا فشارسنجهای تماس الکتریکی مقاوم در برابر خوردگی و تماس الکتریکی ضد انفجار گیج های فشاری که الزامات را برآورده می کنند را می توان انتخاب کرد.
